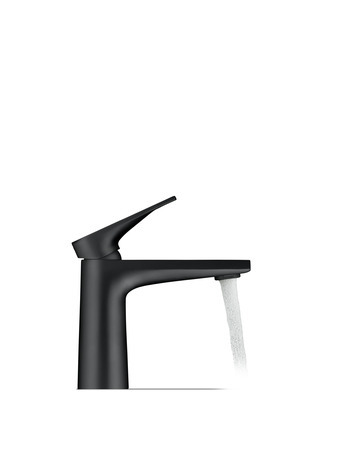

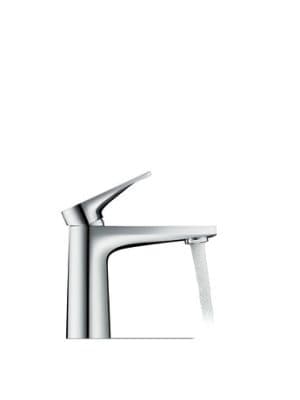

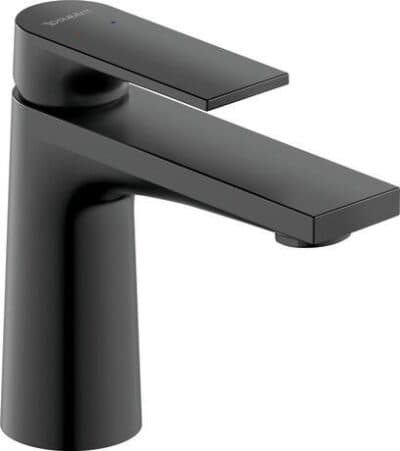

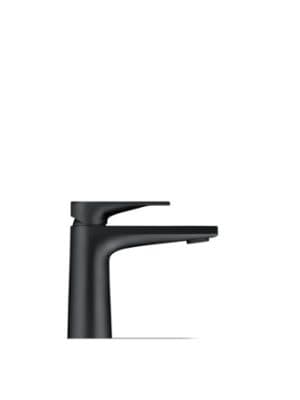

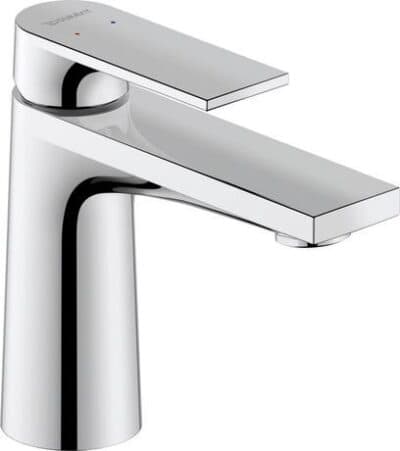

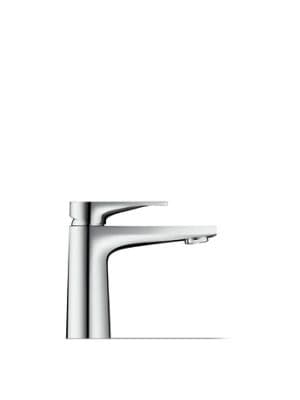

Однорычажный смеситель для раковины S #TU1010002 Design by Duravit

керамический картридж, проекция 110 мм, гибкие соединительные шланги 3/8, расход воды 5,0 л/мин (при давлении 3 бар), обычный распыл, размер соединения DN15, максимальная температура может быть настроена при установке, рекомендуемое рабочее давление 1 – 5 бар, без комплекта слива

Размеры

140 mm

Вес

1.6 kg

Серия

Tulum

Излив

S

Цвет

10 Хром

Однорычажный смеситель для раковины S от Duravit – идеальное сочетание стиля и функциональности. С его керамическим картриджем и гибкими соединительными шлангами, вы получите надежность и удобство в использовании. Расход воды всего 5,0 л/мин при давлении 3 бар, что позволяет сэкономить воду. Настраиваемая максимальная температура и рекомендуемое рабочее давление делают этот смеситель идеальным выбором для вашей ванной комнаты. Комплект слива приобретается отдельно.

Загрузки

Примечание:
Все чертежи содержат необходимые размеры, которые соответствуют стандартным допускам. Размеры указаны в мм и не являются обязательными. Точные размеры, особенно для индивидуальных сценариев установки, можно снять только с готового керамического изделия.

Технические материалы:

Спецификации

6921218_documents_15.zip

Скачать

Изображения товара

6921218_product_images_14.zip

Скачать

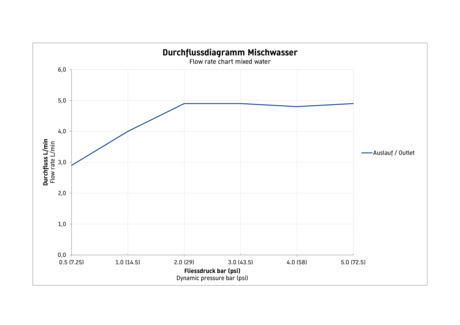

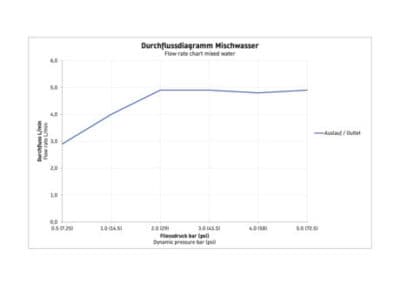

Диаграмма расхода

6921218_flow_rate_chart_13.zip

Скачать

Чертежи CAD 3D

6921218_cad_drawings_3d_12.zip

Скачать

Чертежи CAD 3D

6921218_cad_drawings_3d_11.zip

Скачать

Чертежи CAD 3D

6921218_cad_drawings_3d_10.zip

Скачать

Чертежи CAD 3D

6921218_cad_drawings_3d_9.zip

Скачать

Чертежи CAD 3D

6921218_cad_drawings_3d_8.zip

Скачать

Чертежи CAD 3D

6921218_cad_drawings_3d_7.zip

Скачать

Чертежи CAD 2D

6921218_cad_drawings_2d_6.zip

Скачать

Чертежи CAD 2D

6921218_cad_drawings_2d_5.zip

Скачать

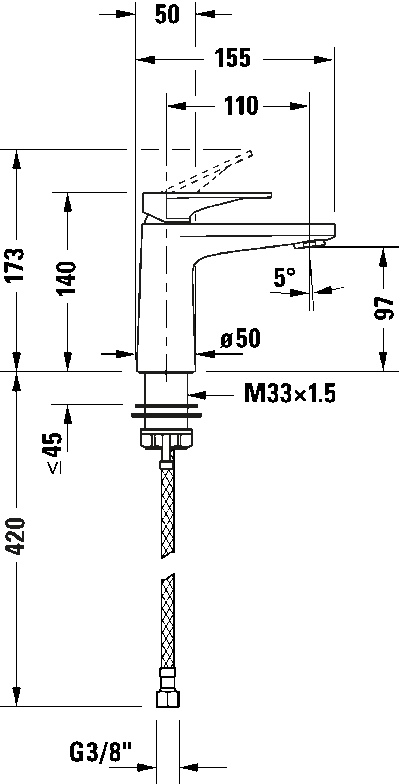

Технические чертежи

6921218_technical_drawings_4.zip

Скачать

Инструкция по сборке

6921218_mounting_instruction_3.zip

Скачать

Советы по эксплуатации

6921218_care_instruction_2.zip

Скачать

Чертежи Revit RFA

6921218_revit_rfa_1.zip

Скачать
