Унитаз-компакт #023309 Design by Duravit

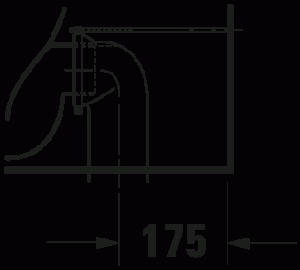

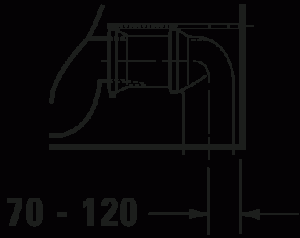

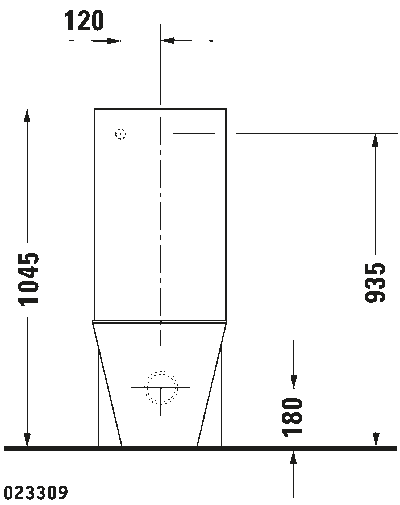

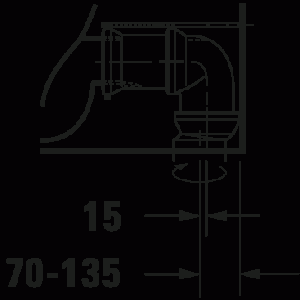

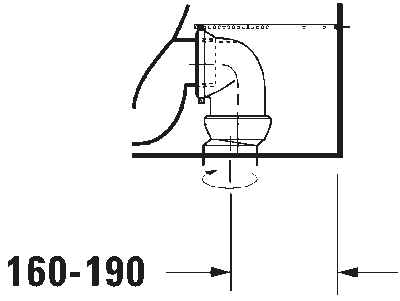

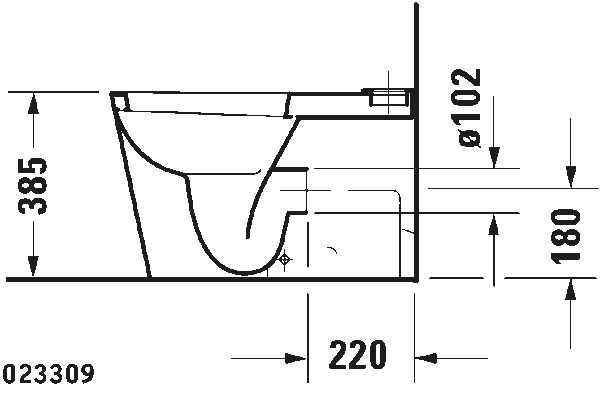

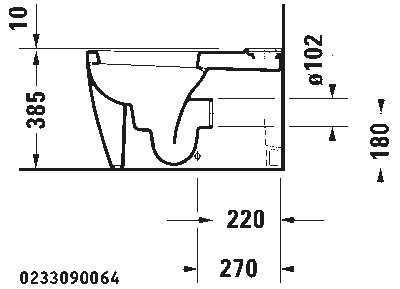

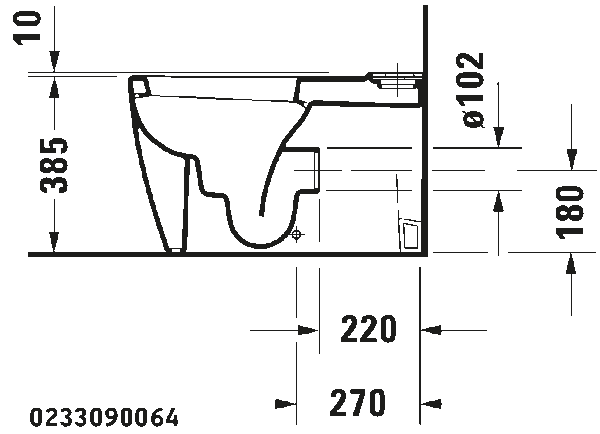

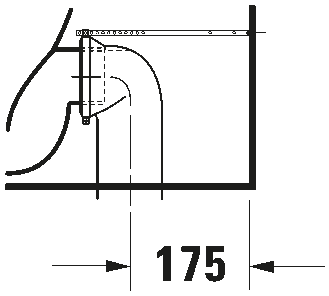

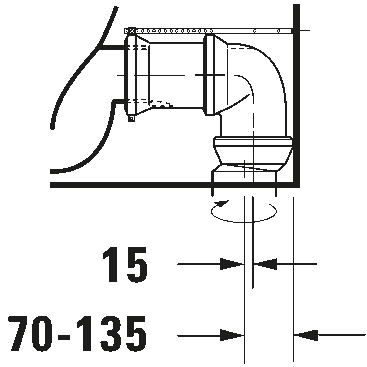

(без цистерны), модель с смывом, выход для набора Vario-коннектора, для горизонтального и вертикального выхода, длина регулируется от 70 до 190 мм, а также варио соединительная изгиб, вертикальный выход от 180 до 245 мм, крепеж включен, класс UWL 1

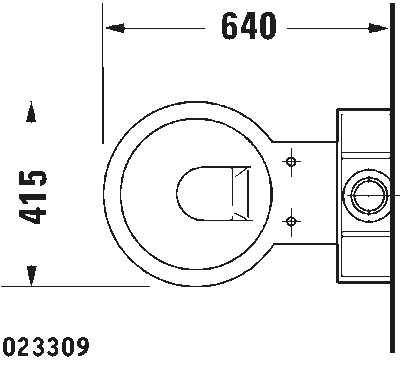

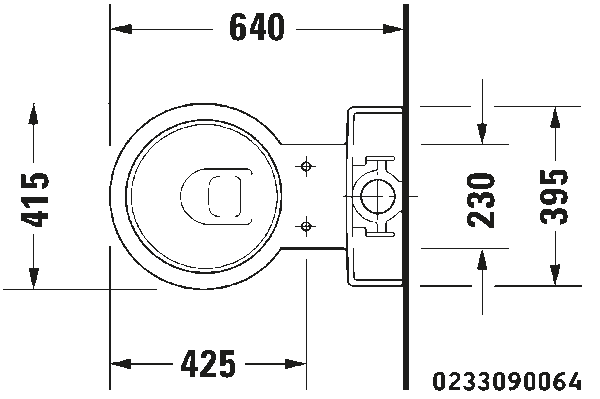

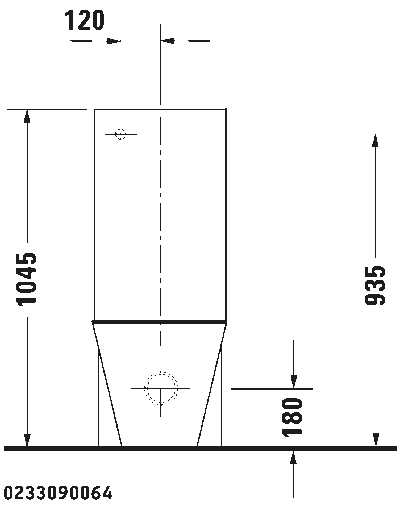

Размеры

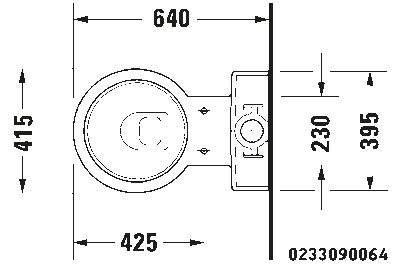

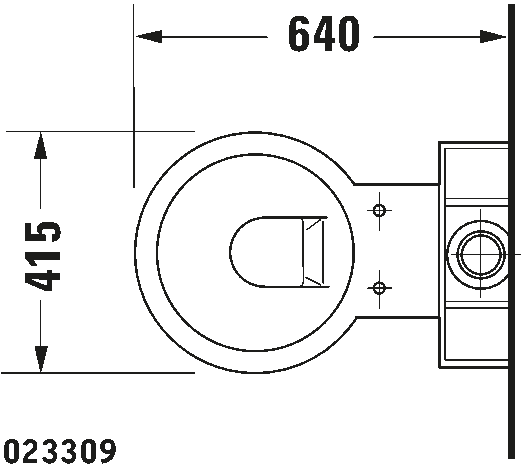

640 x 415 mm

Вес

36.9 kg

Серия

Starck 1

Покрытие

WonderGliss

Унитаз сборный от Duravit – идеальное решение для вашей ванной комнаты! С его уникальными функциями, такими как регулируемая длина и варио соединительная изгиб, вы сможете легко установить его в любом помещении. Крепеж включен, что делает процесс монтажа еще проще. Класс UWL 1 гарантирует высокую эффективность смыва. Приобретайте унитаз Duravit и наслаждайтесь комфортом и качеством!

Загрузки

Примечание:

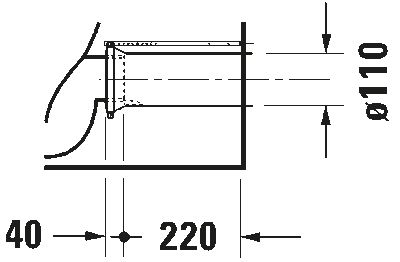

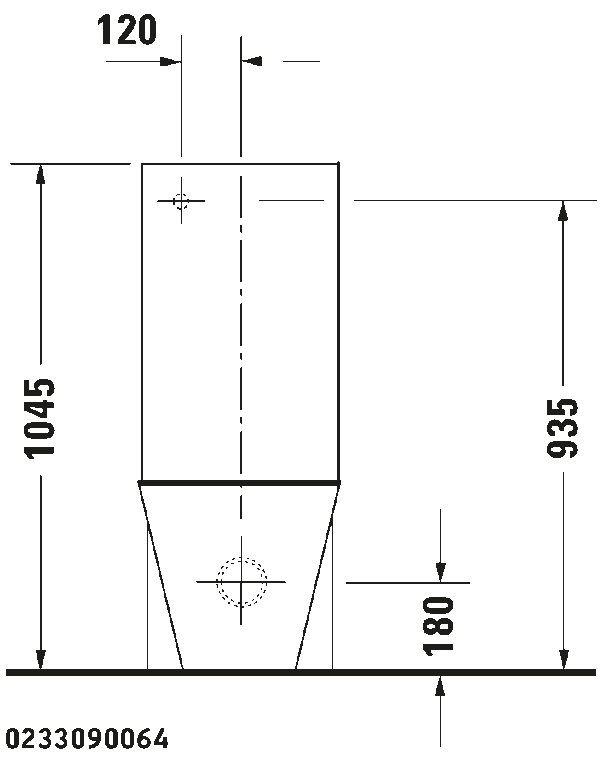

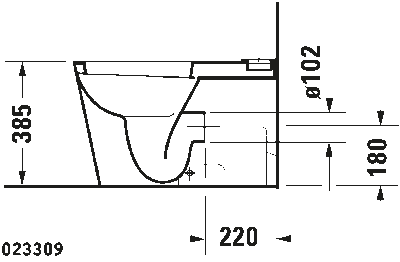

Все чертежи содержат необходимые размеры, которые соответствуют стандартным допускам. Размеры указаны в мм и не являются обязательными. Точные размеры, особенно для индивидуальных сценариев установки, можно снять только с готового керамического изделия.

Технические материалы:

Спецификации

93179_documents_13.zip

Скачать

Изображения товара

93179_product_images_12.zip

Скачать

Чертежи CAD 3D

93179_cad_drawings_3d_11.zip

Скачать

Чертежи CAD 3D

93179_cad_drawings_3d_10.zip

Скачать

Чертежи CAD 3D

93179_cad_drawings_3d_9.zip

Скачать

Чертежи CAD 3D

93179_cad_drawings_3d_8.zip

Скачать

Чертежи CAD 3D

93179_cad_drawings_3d_7.zip

Скачать

Чертежи CAD 3D

93179_cad_drawings_3d_6.zip

Скачать

Чертежи CAD 2D

93179_cad_drawings_2d_5.zip

Скачать

Чертежи CAD 2D

93179_cad_drawings_2d_4.zip

Скачать

Технические чертежи

93179_technical_drawings_3.zip

Скачать

Инструкция по сборке

93179_mounting_instruction_2.zip

Скачать

Чертежи Revit RFA

93179_revit_rfa_1.zip

Скачать
